概述

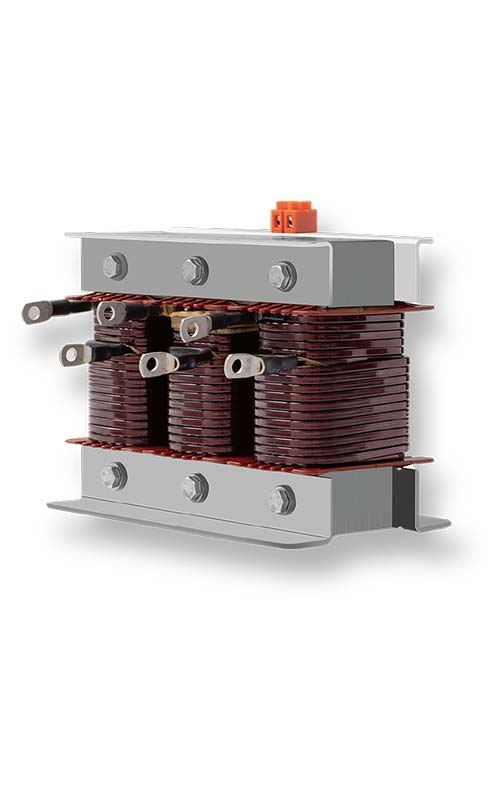

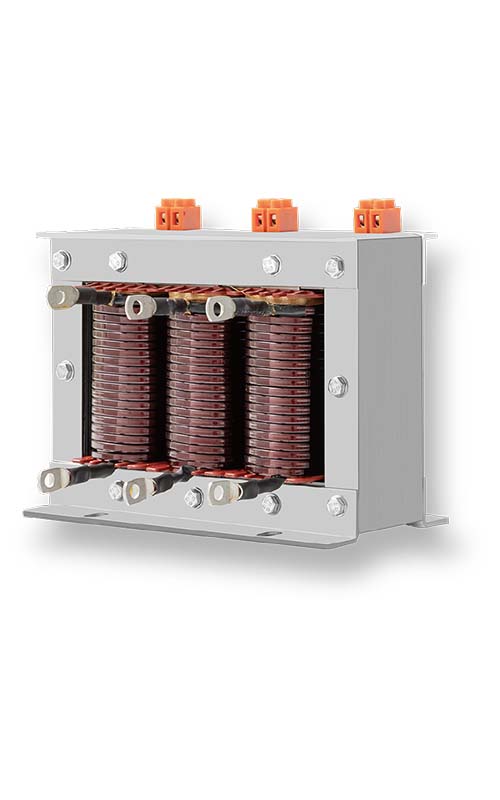

       本系列調諧濾波電抗器產品主要為 0.4kV系統電力電容器配套，改善電力系統的功率因數。能有效抑制電網的高次諧波，減輕電容器由諧波引起的過載，防止諧波放大，對電容的安全運行，改善網絡電壓波形，提高供電質量和電網安全經濟運行起良好的作用。

       適用于 3、5、7、11、13次諧波負載的無功補償及濾波作用。

優勢特點

?電抗率：6%、7%、12%、14% 及非標定制

?低溫升：≤ 70K（@工頻額定電流）

?低噪音：≤ 48dB（@工頻、距離產品1m測量）

?絕緣等級：H 級(180℃)

?耐壓：相對相，相對地施加4kVac，1min，無擊穿閃絡現象。

?線性度：1.8In，電感值不低于0.95額定電感。

?過溫保護：NC125℃溫控。

?執行標準：GB/T 1094.6-2011《電抗器》IEC60076-6 《Reactors》

使用要求

?接線方式：三相：三進三出的方式，上面為輸入端，下面為輸出端。

                  單相：一進一出的方式，上面為輸入端，下面為輸出端。

?安裝海拔高度：不高于2000m

?安裝場所：無劇烈機械振動

?環境溫度： -25℃ ~+45℃，相對濕度不超過 90%，安裝周圍不可有易燃易爆等危險物品，周圍應有良好的通風條件，如裝在柜內，應加裝通風設備。
