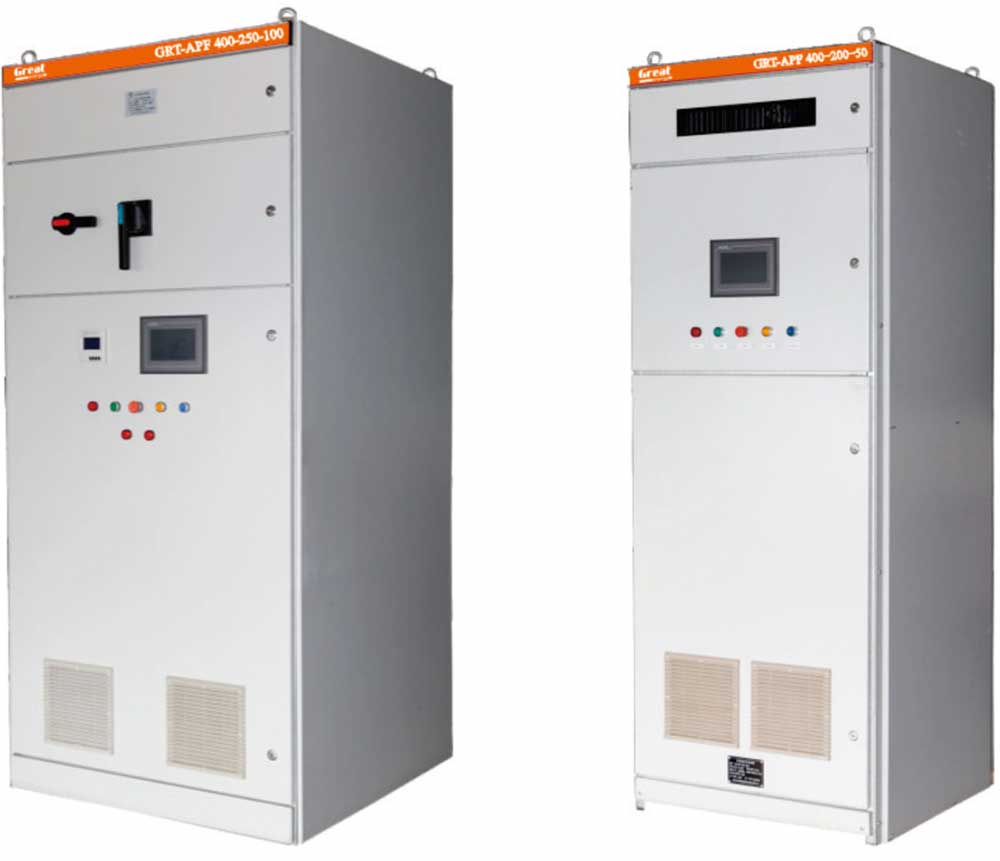

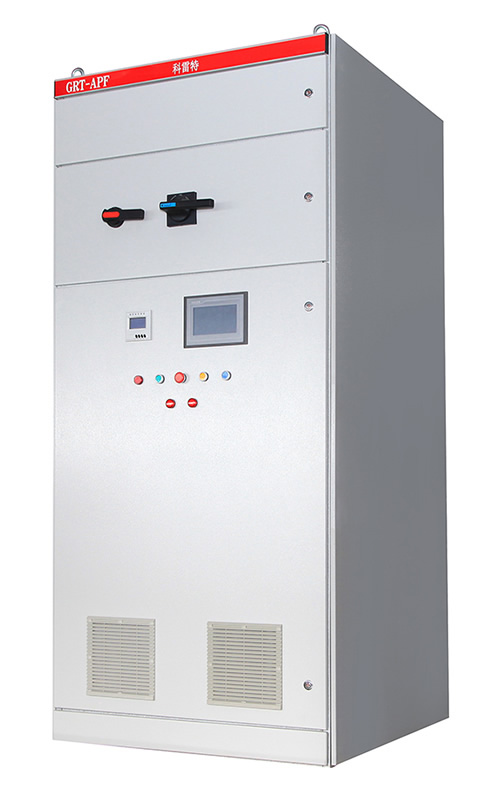

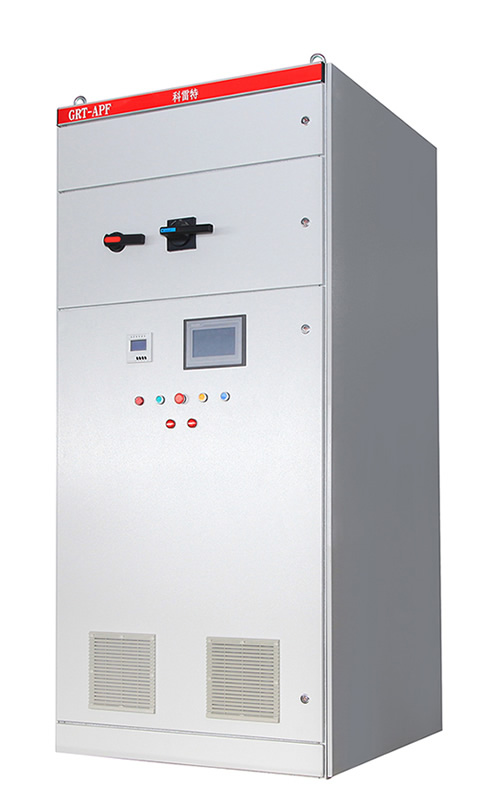

產品概述：

       GRT-APF混合型濾波補償裝置，將有源濾波、有源無功補償和無源電容補償三大功能有機結合，實現有源濾波、SVG和電容投切智能控制。該裝置采用多處理器并行工作，快速諧波檢測和補償控制，在主控制器的協調下，既能有效濾除非線性負載產生的諧波電流，減少對電網的諧波污染，又能提供感性及容性無功電流，實現全量程無功連續快速和無級差平滑補償，保證功率因數達標，實現動態無功補償。

       混合型濾波補償裝置是目前諧波抑制及無功功率補償領域的最佳方案。

主要功能：

濾除接入點諧波

       采用有源濾波技術動態檢測配電系統諧波，利用可控的功率半導體器件向電網注入與系統原有的諧波幅值相等、相位相反的電流，從而抵消諧波電流，達到凈化電網的目的。

無功功率動態補償

       實時檢測、動態輸出容性及感性無功，對負載消耗的無功分量進行快速補償。

提高接入點功率因數

       通過進行動態無功功率補償，系統功率因數可維持在較高水平。

改善三相不平衡

       可以補償三相不平衡

消除中性線電流

       在三相四線制供電場合，消除中性線零序電流和三倍頻次諧波電流，有效抑制中性線電位升高及發熱，從而保護供電電纜、電氣設備和人身安全。

寬廣的應用范圍：

適用于普通用電場合及電能質量問題突出、常規方案難以解決的用電場合。

普通用電場合：

       以無源部分輸出為主，有源部分容量采用標準配置，起動態調節作用。

諧波畸變顯著場合：

       有源輸出部分根據需要進行配置，以濾波功能為主。

無功需求快速變化場合：

       有源輸出部分根據需要進行配置，以動態無功補償功能為主。

特殊場合1~諧波畸變與快速無功需求同時存在：

       無功需求相對穩定的部分采用無源電抗電容器組補償，快速變化部分采用有源動態無功補償，及有源濾波。有源輸出采用增強配置。

特殊場合2~新建項目運營初期空載或輕載場合：

       空載或極輕載時配電網中的“用電設備”主要是輸電電纜，由于存在線路分布電容，大量的帶電電纜會產生容性無功功率而使系統處于過補償狀態。而輕載時無功需求量小，常規的電容補償由于達不到投入門檻值而不能投入，導致功率因數無法提高?；旌闲蜑V波補償裝置在這種用電情況下，可以提供感性無功功率及快速精細的無功功率補償。有源輸出部分以動態無功補償功能為主。

產品特點：

多種功能

       可同時實現諧波濾除、動態無功補償、三相平衡、零序電流消除等多個功能：

可靠性高

       元器件安全裕度大，抗過載、抗沖擊能力強。如核心IGBT器件裕度為3倍，直流電容溫度等級為105℃；對沖擊性負載適應能力強。裝置可在3倍額定負載短時沖擊下保持正常工作；裝置有源部分采用獨特的風道設計，對功率模塊、電抗器等進行高效散熱。使其過載能力及可靠性顯著提升。運行功耗、發熱量明顯低于其他同類產品：對IGBT核心溫度及所有電抗器進行溫度監測，元件過溫時自動減載，保護設備安全：裝置關鍵器件采用進口品牌，性能穩定、損耗小、使用壽命長：

無級差輸出

       有源輸出部分采用SVG技術，實現對系統中快速波動的無功功率實時跟蹤補償，功率因數曲線全程平滑無級差。同時電容器投切次數大大減少，延長投切開關及電容器的使用壽命：

維護方便

       混合濾波補償裝置各功能板塊經過專門設計和布置，方便維護及維修。裝置無源部分在使用過程中，只需進行最基本的電氣設備例行維護及檢查，不需特殊維護：

電能質量分析

       控制器集成了電能質量分析儀的全部功能，可實時顯示補償前后各次諧波電流有效值、電壓、電流畸變率，可顯示補償前后電流、電網電壓的實時曲線。方便對補償效果進行評估：

多重運行保護

       軟硬件同時提供多重保護功能，包括設備過流、直流側過壓、系統側欠壓、IGBT模塊過溫、電抗過溫和IGBT模塊故障保護，可根據需要，自由調整各保護定值：

歷史數據記錄

       監控和存儲歷史數據，具有掉電保護功能，可查看歷史告警、當前告警、操作記錄和電容器狀態。

諧波選次補償

       可實現2~50次諧波選次補償：

調整靈活

       根據有源部分安裝容量，合理分配和調整諧波濾波和無功功率補償比例；

自恢復性

       當各種原因引起設備跳閘后可自行恢復運行，無需人工干預：

自動節能

       可根據負荷側補償電流大小，設備自動起停，實現低負荷電流情況下的節能：

寬電源輸入

       設備可適應寬電源輸入，額定電壓在+/-15%范圍波動時都可正常工作。

系統結構：

       混合濾波補償裝置同時協調控制有源諧波、有源無功和無源分組投切電容輸出，以最合理的方式進行動態諧波及無功補償。GRT-APF混合型濾波補償裝置基本工作原理如下圖所示。
